Автомобильные лебедки предназначены для самовытаскивания автомобилей при застревании в вязком грунте, трясине или для преодоления сложно проходимого участка дороги. Так же автомобильные лебёдки используются для помощи в вытаскивании поврежденных или застрявших автомобилей. Устанавливаются на внедорожники или внедорожную технику.
Основное значение, по которому выбирают лебёдки - тяговое усилие. Тяговое усилие это значение силы, с которой способен тянуть приводной механизм лебёдки. Его обозначение принято указывать в фунтах (lbs), где 1 фунт равен 0,4535 кг.
Так же надо учитывать, что тяговое усилие можно повысить в два раза, если использовать специальный силовой блок (полиспаст).
Применяемость
Применяются для любых автомобилей снаряженной массой до 3 тонн.
Описание

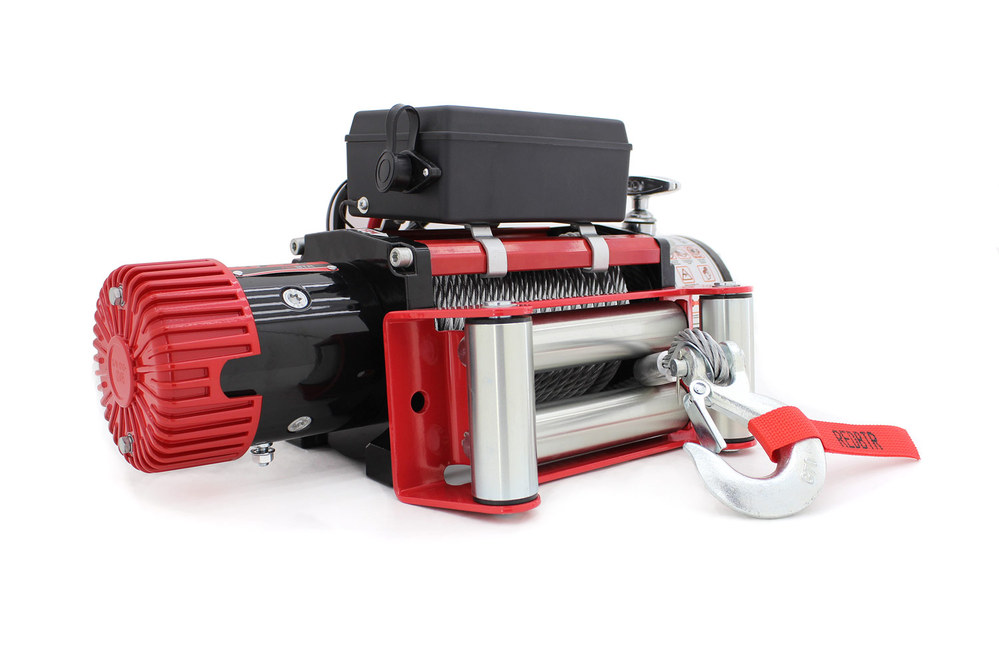

Лебёдки серии HUNTER зарекомендовали себя на нехоженых тропах, излюбленных заядлыми рыболовами и охотниками. Эта серия обрела наибольшую популярность среди любителей бездорожья, благодаря своим высоким качествам и доступностью по цене в своём сегменте.

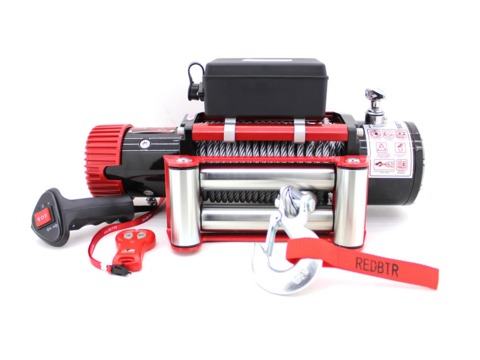

Данная модель лебёдки redBTR HUNTER прошла все необходимые испытания на тяговое усилие и надежность. Полностью совместима с автомобилями УАЗ. С 2019 года устанавливается на заводе ООО «УАЗ» и входит в комплектацию автомобилей УАЗ Хантер Экспедиционный и УАЗ СГР Комби Экспедиция.
Редуктор лебёдки планетарного типа с трёхступенчатой передачей. Зубья шестерён редуктора проходят специальный процесс нитроцементации поверхностного слоя с дополнительной их закалкой. Это позволяет достичь твердости металла до 35 HRC (по шкале Роквелла), что защищает от деформации зубьев при максимальных нагрузках.
Лебедка HUNTER имеет степень защиты от влаги и пыли IP67, благодаря чему она может работать даже при не продолжительном погружение под воду на глубину до 1 метра. Резиновая прокладка в соединении корпуса мотора с кронштейном гарантирует водонепроницаемость, а со стороны соединения с барабаном лебедки имеются резиновые манжеты, которые защищают от попадания влаги в мотор и редуктор. Разъём контактной группы защищен от коррозии колпачком. Блок управления закрыт от попадания влаги.
Технические характеристики
Тяговое усилие: 12000 фунтов (5448 кг).
Тип мотора: 6,5 л.с. / 4,5 кВт, 12 В, с обмоткой возбуждения.
Редуктор: 3-х ступенчатый планетарный.
Передаточное отношение: 265:1.
Включение / выключение редуктора: Поворотная ручка.
Трос: Стальной, ø 9,5 мм × 28 метров.
Барабан: ø 64 × 254 мм.
Цикл нагрузки: Периодический.
Клюз: Стальной с направляющими роликами.

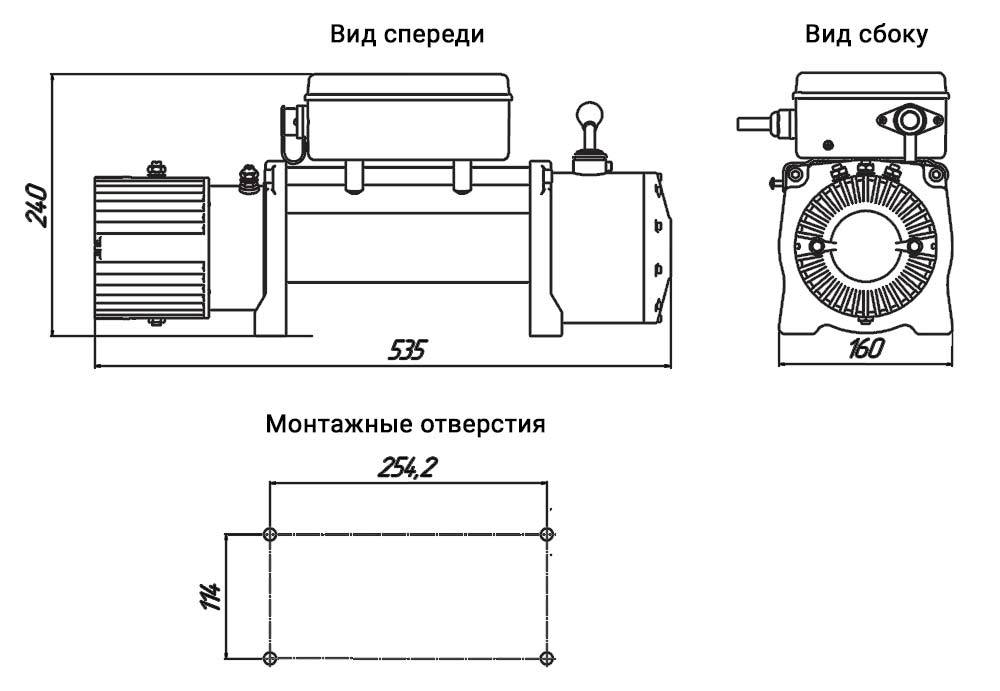

Установочные размеры: 254 × 114,3 мм.
Габариты упаковки: (Д × Ш × В) 590 × 360 × 210 мм.
Масса с упаковкой: 39,1 кг.
Тип мотора: 6,5 л.с. / 4,5 кВт, 12 В, с обмоткой возбуждения.
Редуктор: 3-х ступенчатый планетарный.
Передаточное отношение: 265:1.
Включение / выключение редуктора: Поворотная ручка.
Трос: Стальной, ø 9,5 мм × 28 метров.
Барабан: ø 64 × 254 мм.
Цикл нагрузки: Периодический.
Клюз: Стальной с направляющими роликами.
Установочные размеры: 254 × 114,3 мм.
Габариты упаковки: (Д × Ш × В) 590 × 360 × 210 мм.
Масса с упаковкой: 39,1 кг.
Пульт радиоуправления: Есть, радиус действия до 50 метров.
Тяговое усилие и длина троса
| Слой троса | 1 | 2 | 3 | 4 | |
| Тяговое усилие | Lbs | 12500 | 9918 | 7920 | 6770 |
| kgs | 5448 | 4498 | 3590 | 3075 | |
| Длина троса | Ft | 17,6 | 37 | 63 | 88 |
| M | 5.4 | 11.4 | 19.4 | 26.8 | |
Скорость намотки и сила тока в зависимости от усилия лебедки
| Тяговое усилие | Lbs | 0 | 4000 | 6000 | 8000 | 10000 | 12000 |
| Kgs | 0 | 1814 | 2722 | 3629 | 4536 | 5443 | |
| Скорость | Fpm | 22 | 11.5 | 9.8 | 8,2 | 6.8 | 5.6 |
| Mpm | 6,8 | 3.5 | 3 | 2,5 | 2.1 | 1,7 | |
| Сила тока | A | 80 | 170 | 210 | 250 | 300 | 360 |
Комплектация
Лебедка электрическая – 1 шт.
Трос стальной ø 9,5 мм х 28 метров – 1 шт.
Направляющие ролики – 1 шт.
Крюк стальной 3/8' – 1 шт.
Блок управления - 1 шт.

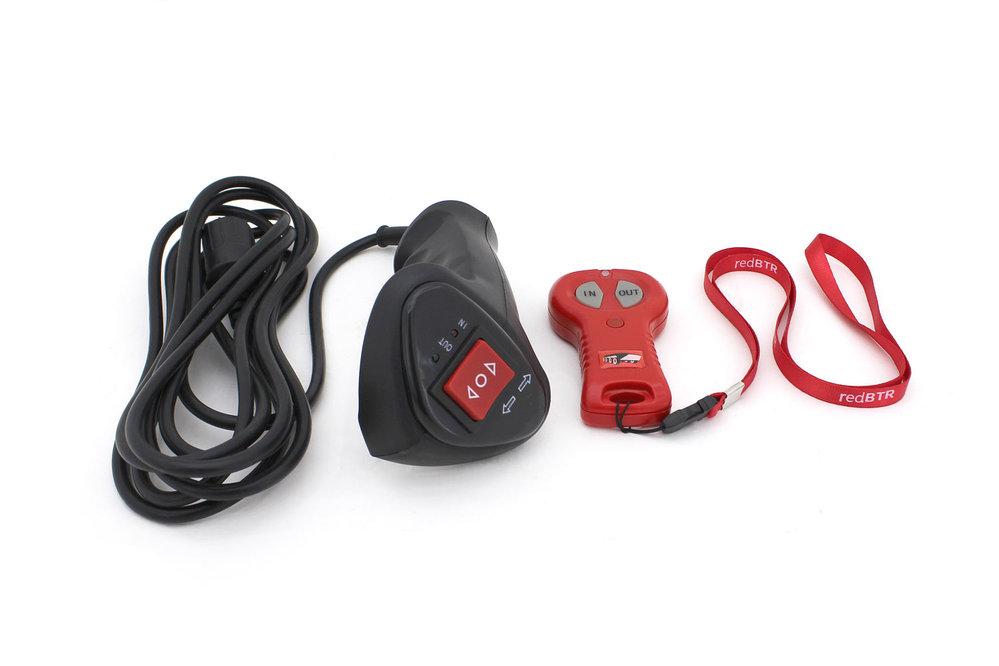

Пульт дистанционного управления – 1 шт.
Пульт управления на проводе – 1 шт.
Кабель питания – 1 комплект («+» - 1,8 метра, «-» - 1,8 метра).
Элементы крепления:
Болт М10, гайка М10, шайба 10 для крепления роликов/клюза (по 2 шт.) – 1 комплект.
Болт М10, гайка М10, шайба 10 для крепления лебедки к площадке (по 4 шт.) – 1 комплект.
Шаблон для разметки крепежных отверстий.
