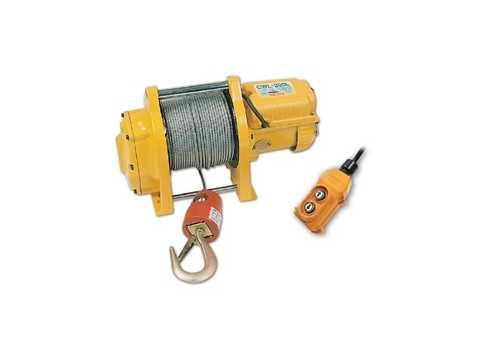

Особенности:
- Маленький вес и компактный дизайн позволяют легко установить лебедку.
- Динамический и механический тормоз обеспечивает быстрое и безопасное торможение.
- Надежный водонепроницаемый пульт (IP65) с кнопкой экстренной остановки.
- Мотор класса IP44
- Соответствие всем современным стандартам.
Характеристики:
- Грузоподъемность: 200 кг
- Скорость: 11-16 м/мин
- Мотор: 1,5 кВт х 7,5А
- Передаточное число: 240:1
- Тип тормоза: Электромагнитный и храповый
- Напряжение: 220 В
- Вес лебедки с тросом: 33 кг
- Макс.высота подъема: 70 м
- Трос: 5 мм x 71 м
- Размер барабана: 147 x 95 мм
- Монтажные болты: 197 х 94 мм ; 207 x 135 мм
| Слой троса | Максимальная нагрузка (кг) | Скорость намотки (м/мин) | Остаток троса на барабане (м) |
| 1 | 320 | 11 | 8,9 |
| 2 | 291 | 11,6 | 18,7 |
| 3 | 267 | 12,6 | 29,4 |
| 4 | 246 | 13,7 | 41 |
| 5 | 229 | 14,7 | 63,5 |
| 6 | 213 | 15,8 | 66,9 |
| 7 | 200 | 16 | 71 |
Тяговое усилие при различных углах подъема:
| Модель | Ровная поверхность | При уклоне в % и градусах | ||||
| 10%6° | 20%11° | 40%25° | 60%31° | 80%39° | ||
| CWL-200L | 1500 | 800 | 600 | 400 | 325 | 270 |
- Все расчеты произведены на верхнем слое намотки. На каждом предыдущем слое тяговое усилие возрастает на 10%;
- При использовании отводного блока для работы при помощи полиспаста 2 к 1, тяговое усилие возрастает на 85%;
- Тяговое усилие складывается из массы груза плюс 15% затрат на трение (в различных ситуациях может отличаться).
Размер лебедки (мм):
| Ширина | Глубина | Высота |
| 470,5 | 210 | 270 |
ВНИМАНИЕ! Лебедку нельзя использовать для транспортировки людей
ГАРАНТИЯ: Каждая новая лебедка имеет гарантию от конструктивных и материальных дефектов действующую в течение предусмотренного периода отсчитываемого с даты покупки. Ограниченная гарантия на механические компоненты и один (1) год гарантии на электрические компоненты.
ГАРАНТИЯ НЕ РАСПОСТРАНАЯЕТСЯ НА СТАЛЬНОЙ ТРОС!
Упаковка:
Вес лебедки: 33 кг
Вес брутто: 35 кг
Размер коробки, мм (Д х Г х В): 545 × 395 × 350 мм
Вес брутто: 35 кг
Размер коробки, мм (Д х Г х В): 545 × 395 × 350 мм
