Применяется для лифта подвески УАЗ Хантер, Патриот на 30 мм, устанавливается между мостом и рессорой.
Назначение
С конвейера УАЗ выходит с креплением моста к рессоре не по центру, а со смещением вперед (I1 < I2), чтобы при сжатии подвески колесо уходило в центр арки. Лифт подвески рама-рессора в задней точки рессоры дополнительно сдвигает мост вперед, кинематика хода подвески изменяется, колесо начинает ходить почти чётко вверх, всё это приводит к тому, что колеса начинают задевать переднюю часть колесной арки. Устраняется установкой проставок рессора-мост с применением смещения отверстия для центрирования моста на 20 мм.
- Лифт подвески рессора-мост без сдвига моста.
- Лифт подвески рессора-мост с центрированием (сдвигом) моста на 20 мм назад.
- Исключить касание, установленных колес большего размера, с передней частью колесной арки (последствия лифта подвески рама-рессора) за счет сдвига моста.
- Габаритные размеры в упаковке, м: 0.115х0.105х0.325;
- Вес, кг: 3.7;
- Объем, м3: 0.004.

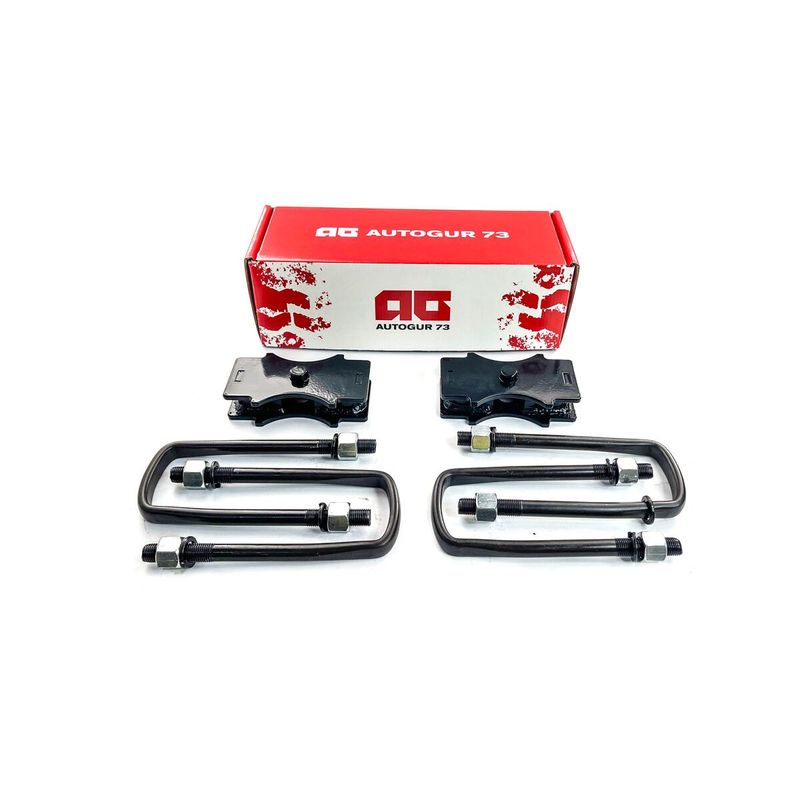

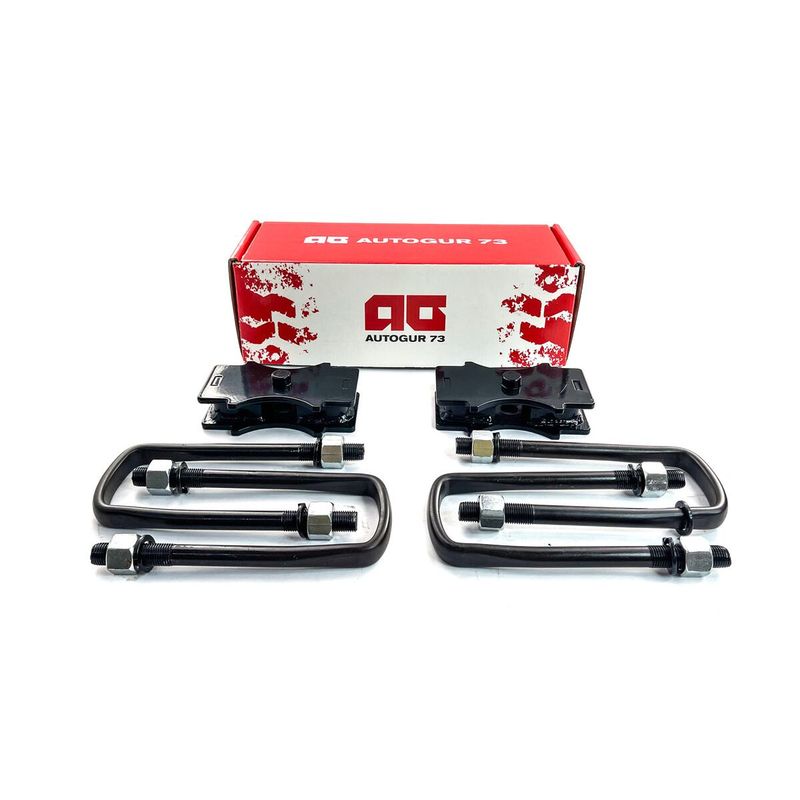

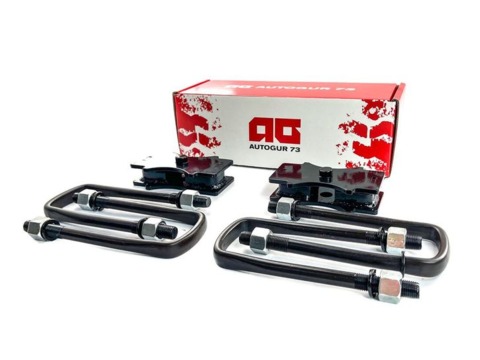

- Стремянка усиленная УАЗ Хантер, Патриот (185 мм) - 4 шт.;
- Проставка стремянки универсальная УАЗ Хантер, Патриот 3 см (со сдвигом на 2 см) - 2 шт.;
- Гайка - 8 шт.;
- Шайба - 8 шт.
- Универсальная, можно использовать, как обычную проставку рессора-мост и, как проставку со смещением отверстия для центрирования моста на 20 мм назад.
- Данная проставка соблюдает соосность мостов при лифте, за счет наличия центровочного отверстия и выступа имитирующего центровочный болт рессоры.
- Установить проставку между мостом и рессорой.
- Центровочный болт рессоры вставить в углубление (отверстие) в проставке.
- Выступ проставки, имитирующий центровочный болт рессоры, установить в отверстие площадки на чулке моста.
- Зафиксировать лифт подвески рессора-мост усиленными стремянками по обеим сторонам площадки.
- Гайками и болтами скрепить стремянки с подкладкой стремянок.
- Протянуть гайки.
Внимание! Площадь прилегания (площадка моста) должна быть ровной. Площадь прилегания рессоры также должна быть зачищена от неровностей. При наличии неровностей, в местах прилегания создается напряжение и проставка может лопнуть. При устранении неровностей такого не произойдет!
Внимание! Требуется замены тормозных шлангов на более длинные.
